Reparieren Sie Monosteel

Die Wirksamkeit des Korrosionsschutzes von Repar Monosteel ist durch seine hohe Alkalität und durch seine superpuzzolanische Reaktion der Komponenten bestimmt. Der in der Verbindung enthaltende spezifische Korrosionsschutz (DCI - Corrosion Inhibitor Agrèment Certificate BBA** n.96/3232), in Übereinstimmung mit UNI 9747, basiert auf eine Reaktion, welches das Ferroion gegenüber der Versorgung der elektrochemischen Korrosion-Prozesse indisponibel macht. Die Polymerkomponenten des Repar Monosteel bestimmen des Weiteren die erhöhte Korrosions-Effizienz, vor allem gegenüber aggressiver Angriffe von Chloriden und Sulfaten. (BBA = British Board of Agrèment).

Entfernen Sie vorsichtig losen Rost auf den Metalloberflächen freiliegender Bewehrungsstäbe durch Sandstrahlen oder Tiefenbürsten, bis eine weiße Metalloberfläche entsteht. Dieser Vorgang ist für die wirksame Entwicklung der Korrosionsschutzeigenschaften von Repar Monosteel unerlässlich. Um das Fortschreiten des Karbonatisierungsprofils im Beton zu verhindern, ist es natürlich wichtig, die Sanierung mit den entsprechenden Sanierungsmörteln abzuschließen: thixotrop (Repar-Linie) oder gießbar (Grout-Linie).

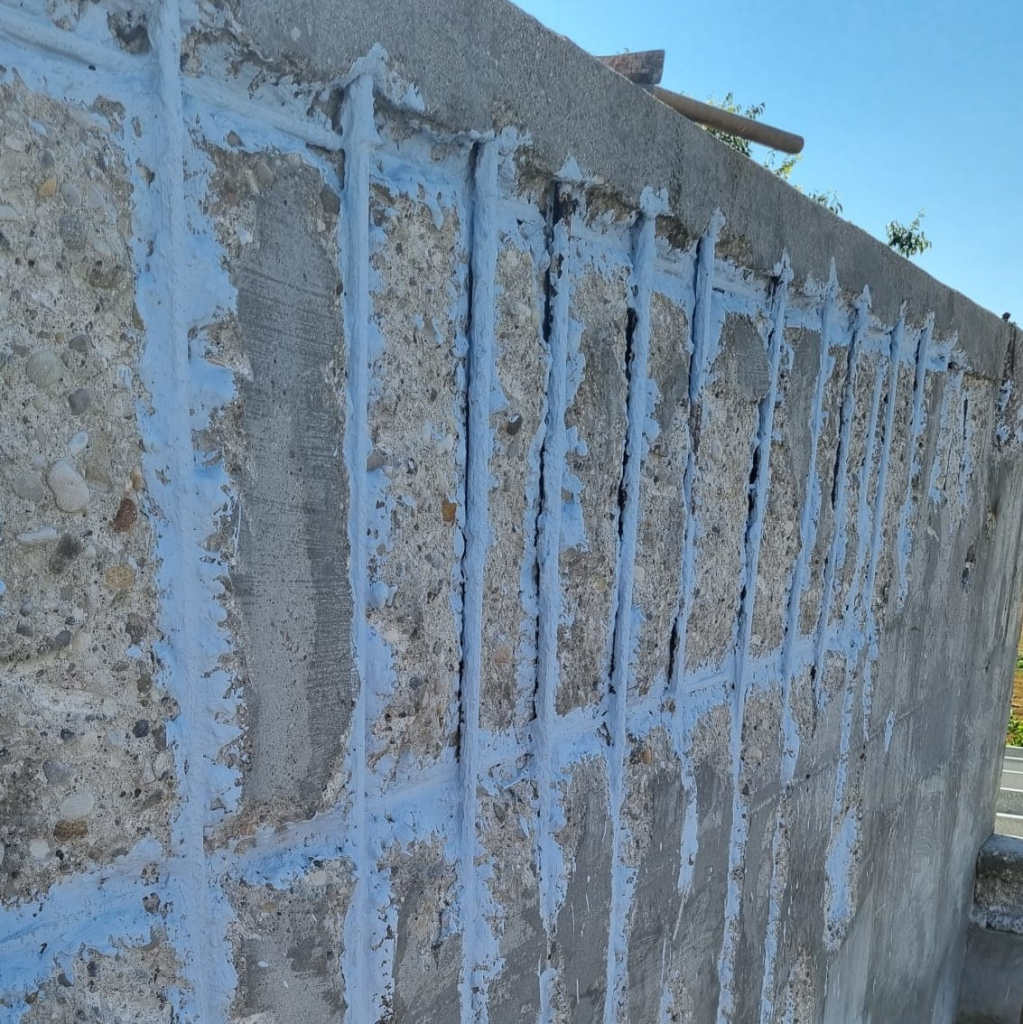

Gießen Sie etwa einen halben Liter Wasser in einen Eimer, fügen Sie nach und nach Repar Monosteel und das zusätzliche Wasser hinzu, das erforderlich ist, um eine flüssige, dichte, streichfähige Konsistenz zu erreichen (etwa 8 – 10 Liter Wasser für einen 25-kg-Sack). Mischen Sie weiter, bis Sie eine homogene, klumpenfreie Mischung erhalten. Mit einem Pinsel auf die Oberflächen der zuvor vorbereiteten Bewehrungsstäbe auftragen. Um zu verhindern, dass durch das Auftragen des Sanierungsmörtels die Behandlung von Repar Monosteel im frischen Zustand zerstört wird, warten Sie, bis das Produkt ausgehärtet ist, bevor Sie mit der volumetrischen Restaurierung fortfahren. Die empfohlene Mindestwartezeit beträgt bei Sommertemperaturen ca. 6–8 Stunden und bei Wintertemperaturen ca. 12–16 Stunden. Tragen Sie das Produkt nicht bei Temperaturen unter 5 °C auf oder wenn zu erwarten ist, dass die Temperatur während der ersten 12 Stunden der Aushärtung unter diesen Wert sinken kann.
